屋根トラス断面リスト
	基本データ▶部材リスト ▶屋根トラス断面リスト

屋根トラスの断面名称、寸法、材質などを登録します。
屋根トラス配置時に、ここで登録した名称を選択して断面を指定します。

※【計算条件】の［JIS A 3301］で「考慮する」を選択した場合にのみ、有効となります。

※［入力］メニューの［屋根トラス］のサブメニューから実行することもできます（詳細は、【屋根トラスの配置】のサブメニューを参照）。

	ダイアログ
	説　明

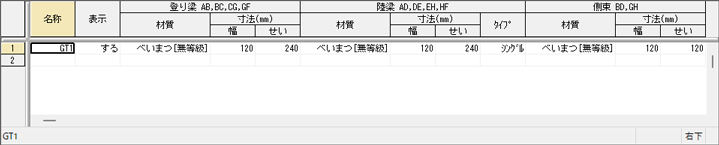

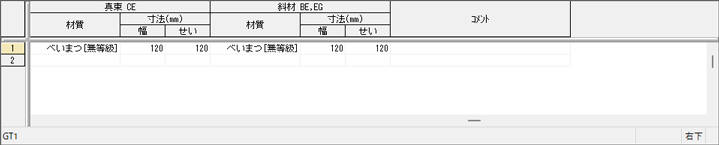

ダイアログ

項　目	説　明	初期値
名称	半角8文字（全角4文字）以内で入力します。 【土台断面リスト】、【はり断面リスト】、【小屋ばり断面リスト】で入力した名称と同じ名称を使用することはできません。	－
表示	「する」、「しない」のいずれか。 「する」を選択した断面名称が【屋根トラスの配置】の［断面名称］のプルダウンリストに表示されます。	する
登り梁AB,BC,CG,GF  材質	「べいまつ」、「ひのき」、「べいつが」、「すぎ」および 【標準部材・リスト】の ［部材材質］リストで入力した部材材質のいずれか。	べいまつ［無等級］
寸法（mm）   幅	登り梁の断面寸法を入力します。 説明4.参照。 部材AB、BC、CG、GF	120
せい		240
陸梁AD,DE,EH,HF  材質	「べいまつ」、「ひのき」、「べいつが」、「すぎ」および 【標準部材・リスト】の ［部材材質］リストで入力した部材材質のいずれか。	べいまつ［無等級］
寸法（mm）   幅	陸梁の断面寸法を入力します。 説明4.参照。 部材AD、DE、EH、HF	120
せい		240
タイプ	「シングル」、「ダブル」のいずれか。 説明4.参照。	シングル
側束BD,GH  材質	「べいまつ」、「ひのき」、「べいつが」、「すぎ」および 【標準部材・リスト】の ［部材材質］リストで入力した部材材質のいずれか。	べいまつ［無等級］
寸法（mm）   幅	側束の断面寸法を入力します。 説明4.参照。 部材BD、GH	120
せい		120
真束CE  材質	「べいまつ」、「ひのき」、「べいつが」、「すぎ」および 【標準部材・リスト】の ［部材材質］リストで入力した部材材質のいずれか。	べいまつ［無等級］
寸法（mm）   幅	真束の断面寸法を入力します。 説明4.参照。 部材CE	120
せい		120
斜材BE,EG  材質	「べいまつ」、「ひのき」、「べいつが」、「すぎ」および 【標準部材・リスト】の ［部材材質］リストで入力した部材材質のいずれか。	べいまつ［無等級］
寸法（mm）   幅	斜材の断面寸法を入力します。 説明4.参照。 部材BE、GE	120
せい		120
コメント	半角40文字（全角20文字）以内で入力します。 データのコメントなどを記録しておきたい場合に使用します。 計算書には出力されません。	－

説　明

1. 屋根トラス断面リストのデータは、150種類まで使用できます。
   新規作成時は、以下のデータがあらかじめ登録されています。



2. 以下の記号は文字として使用できません。
   「＠」、「＃」、｢￥」、「／」、「 ，」、「 ”」、「 '」、「＊」、「%」

3. ［HOUSE-ST1ファイルから追加］ボタンをクリックすると、 他のHOUSE-ST1ファイル（拡張子「*.WOD」）で入力した屋根トラス断面リストを追加できます（詳細は、『断面リストデータの読込み』を参照）。
   また、グリッドシート内を右クリックすると、ポップアップメニューが表示され、編集を行うことができます（詳細は、『グリッドシート形式-ポップアップメニュー』を参照）。

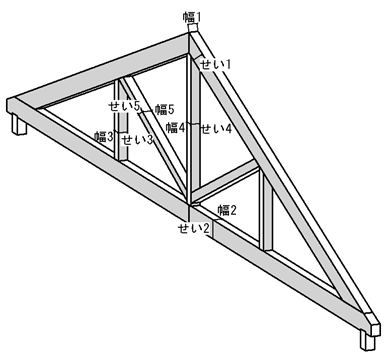

4. 部材位置、断面寸法は、以下となります。


   陸梁タイプ「シングル」	陸梁タイプ「ダブル」




   	登り梁	陸梁	側束	真束	斜材
   幅	幅1	幅2	幅3	幅4	幅5
   せい	せい1	せい2	せい3	せい4	せい5

   ※陸梁タイプが「ダブル」の場合も、陸梁の幅2には1本分の幅を入力します。
